HVSA外齒圈四點接觸球轉盤軸承

產品編號: BB004
  1. 首頁
  2. 軸承
  3. 精密迴轉支撐轉盤軸承ROLLIX研磨級
  4. HVSA外齒圈四點接觸球轉盤軸承
  • HVSA外齒圈四點接觸球轉盤軸承

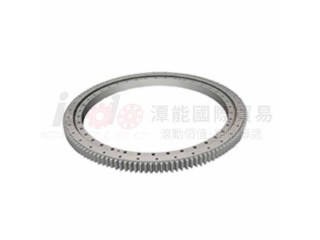

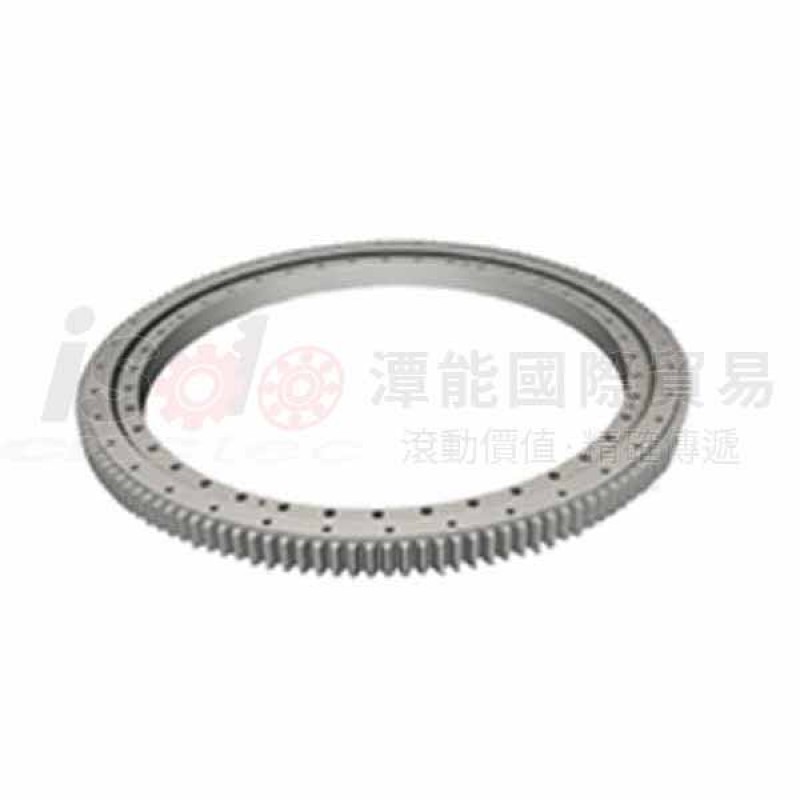

  • HVSA外齒圈四點接觸球轉盤軸承外觀圖
分享至：

簡介

轉盤軸承可以同時承受較大徑向負荷、軸向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能於一體，且結構緊湊、安裝簡便、維護方便，通常用於重載低速的場合，例如起重機械、挖掘機、迴轉台、風力發電機、天文望遠鏡和坦克砲塔等裝置，應用十分廣泛。
精密轉盤軸承依照滾動體結構，分為交叉滾子轉盤軸承與四點接觸球轉盤軸承兩個系列，依照齒輪形式，可分為不帶齒圈、帶內齒、帶外齒三個類型，可以安裝密封、壓注油杯、小範圍調整遊隙力矩大小，精度能達到P5/P4/P2等級，以適應各種類型\的工況需求。
支持尺寸範圍為外徑20mm到外徑2000mm的各類型高精度非標軸承的定制化設計加工，長年與多家高等院校、科研院所、高端機床製造企業、機械研究所等機構合作，進行重大設備的聯合開發，協助客戶試樣與批量生產

HVSA外齒圈四點接觸球轉盤軸承

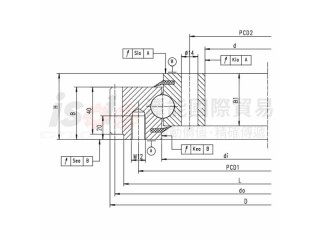

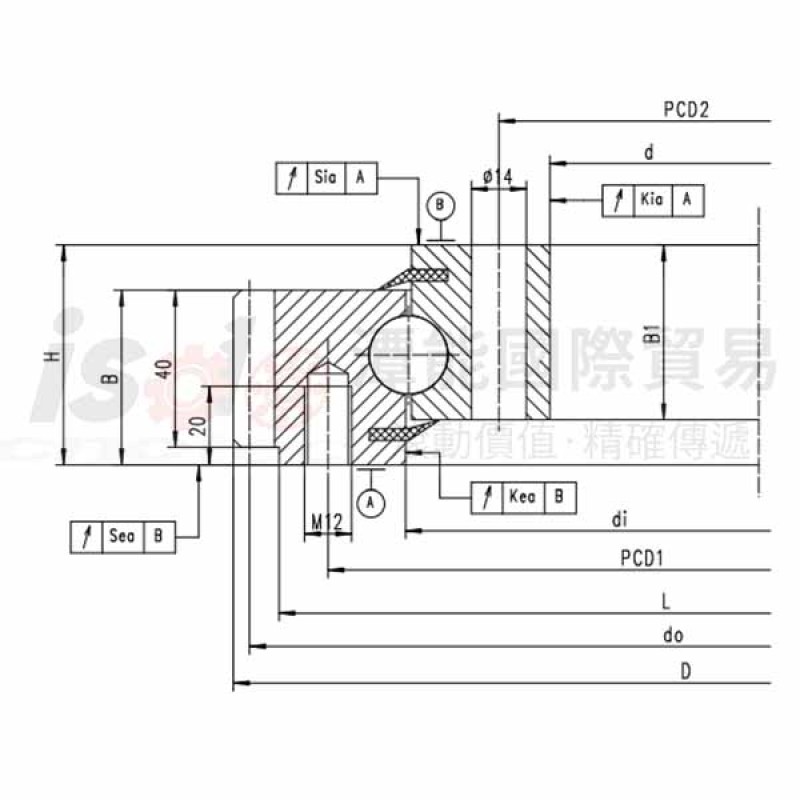

HVSA外齒圈四點接觸球轉盤軸承 單位:MM 型號 基本尺寸 外徑D 基本尺寸 內徑d 外圈高度B 內圈高度B1 基本尺寸 裝配高H 基本尺寸 分度圓do 基本尺寸 模數M 基本尺寸 齒數Z 安裝尺寸外圈孔中心距PCD1 安裝尺寸外圈安裝孔 安裝尺寸內圈孔中心距PCD2 安裝尺寸內圈安裝孔 基本額定載荷軸向動ca KN 基本額定載荷軸向靜coa KN 基本額定載荷徑向動cr KN 基本額定載荷徑向靜cor KN 游隙徑向 游隙軸向 價格 檔案下載
HVSA200414 HVSA200414 503.3 342 44.5 44.5 56 495 5 99 455 20-M12 368 24-Φ14 169 560 111 248 0~0.05 0~0.08 請先登入
HVSA202544 HVSA202544 640.3 342 44.5 44.5 56 630 6 105 585 28-M12 498 32-Φ14 188 740 123 325 0~0.05 0~0.08 請先登入
HVSA200644 HVSA200644 742.3 572 44.5 44.5 56 732 6 122 685 32-M12 598 36-Φ14 200 880 131 385 0~0.05 0~0.08 請先登入
HVSA200744 HVSA200744 838.1 672 44.5 44.5 56 828 6 138 785 36-M12 698 40-Φ14 211 1010 138 445 0~0.05 0~0.08 請先登入
HVSA200744 HVSA200744 838.1 672 44.5 44.5 56 828 6 138 785 36-M12 698 40-Φ14 211 1010 138 445 0~0.05 0~0.08 請先登入
HVSA200844 HVSA200844 950.1 772 44.5 44.5 56 936 8 117 885 36-M12 798 40-Φ14 222 1150 145 510 0~0.05 0~0.08 請先登入
HVSA200944 HVSA200944 1046.1 872 44.5 44.5 56 1032 8 129 985 40-M12 898 44-Φ14 231 1280 151 570 0~0.05 0~0.08 請先登入
HVSA201094 HVSA201094 1198.1 1022 44.5 44.5 56 1184 8 148 1135 44-M12 1048 48-Φ14 244 1490 160 660 0~0.05 0~0.08 請先登入

詳細介紹

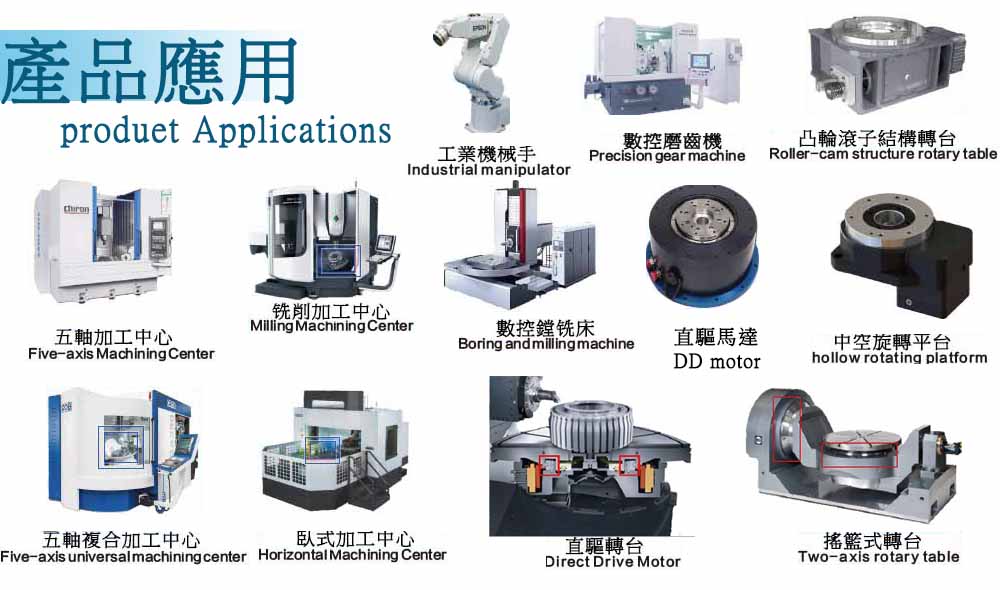

我們的產品主要適用於高精度數控轉台、機床主軸、工業機器人、航空航天等領域，產品服務的兩類細分市場


1、高端裝備行業：高檔數控機床關鍵部位——精密數控轉台、機床主軸、分度頭、絲槓部位用的高精度軸承。


2、工業自動化行業：工業機器人關節軸承、機器人專用諧波和RV減速器軸承、直驅電機軸承。
