H88交叉滾子轉盤軸承
產品編號: BB009

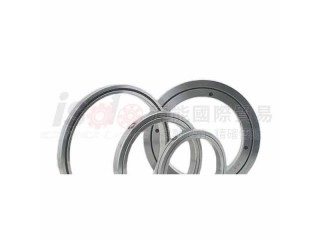

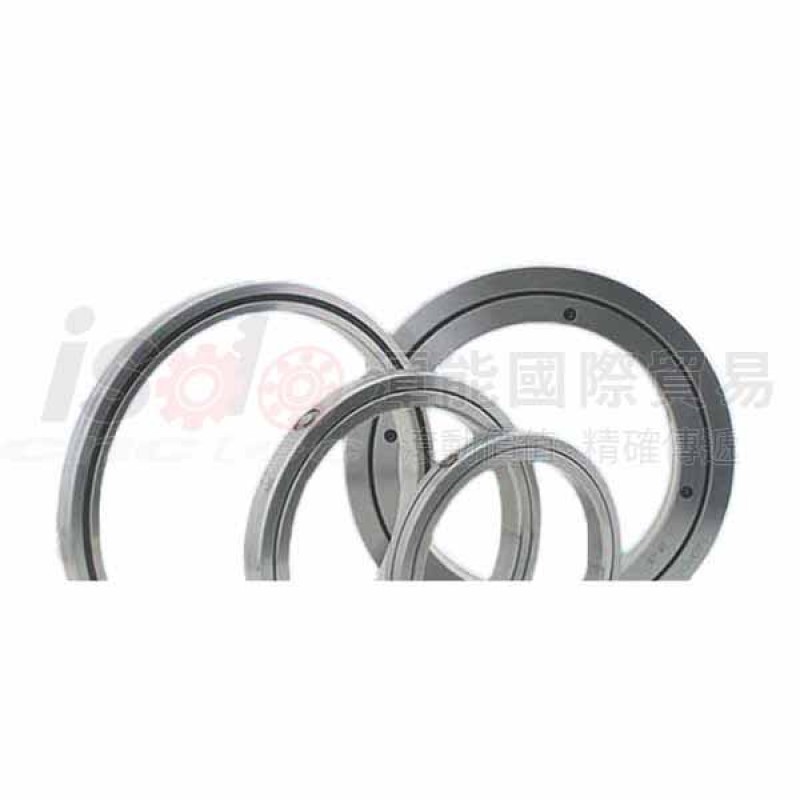

H88交叉滾子轉盤軸承

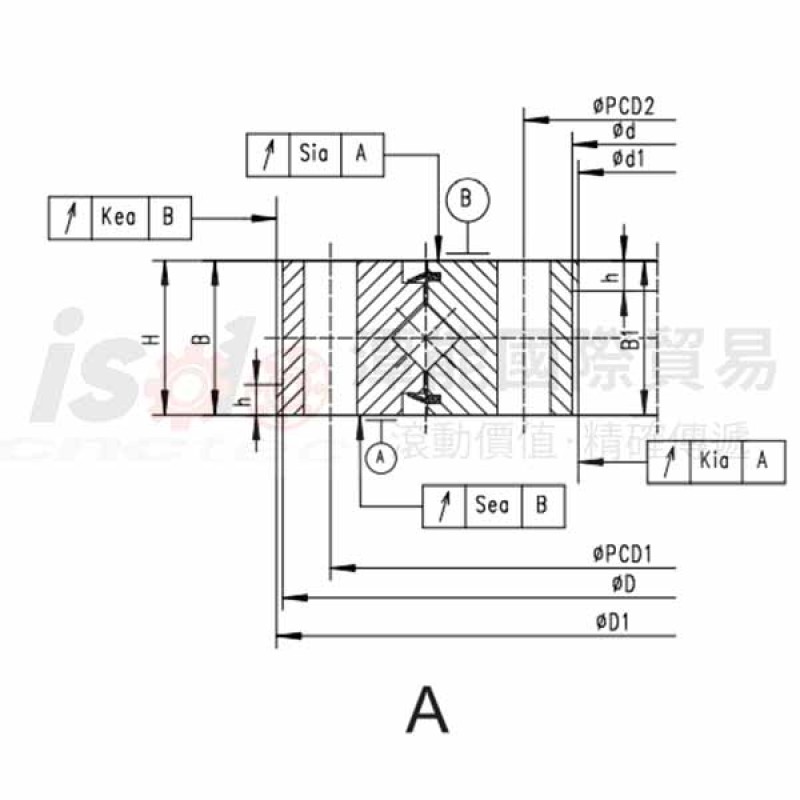

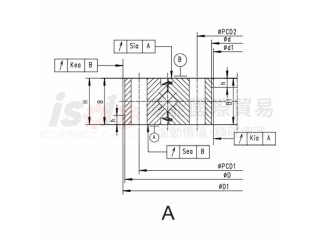

H88交叉滾子轉盤軸承A

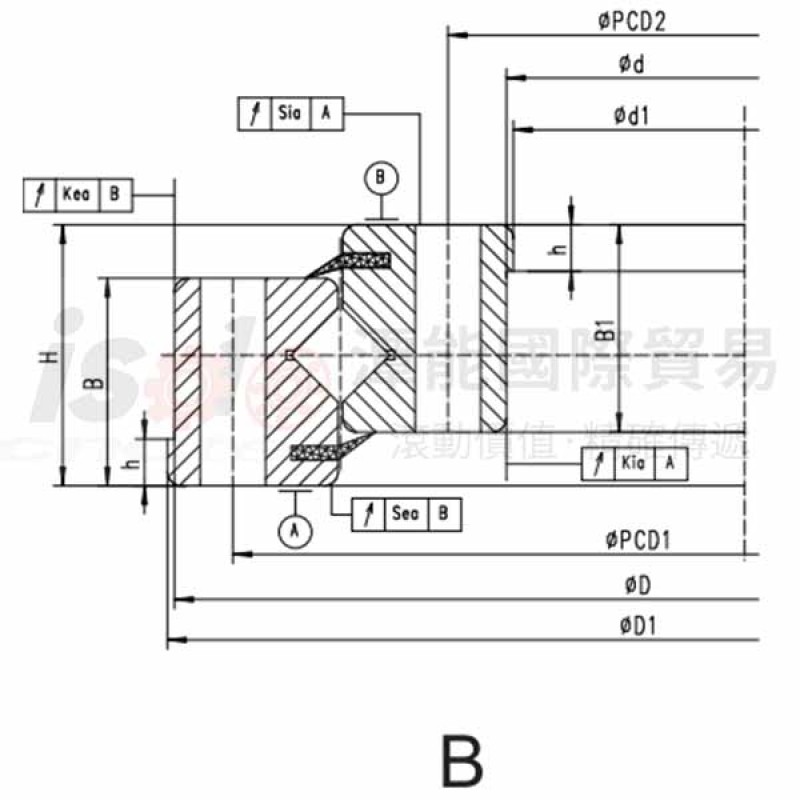

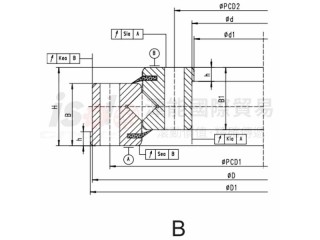

H88交叉滾子轉盤軸承B
簡介
轉盤軸承可以同時承受較大徑向負荷、軸向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能於一體，且結構緊湊、安裝簡便、維護方便，通常用於重載低速的場合，例如起重機械、挖掘機、迴轉台、風力發電機、天文望遠鏡和坦克砲塔等裝置，應用十分廣泛。
精密轉盤軸承依照滾動體結構，分為交叉滾子轉盤軸承與四點接觸球轉盤軸承兩個系列，依照齒輪形式，可分為不帶齒圈、帶內齒、帶外齒三個類型，可以安裝密封、壓注油杯、小範圍調整遊隙力矩大小，精度能達到P5/P4/P2等級，以適應各種類型\的工況需求。
支持尺寸範圍為外徑20mm到外徑2000mm的各類型高精度非標軸承的定制化設計加工，長年與多家高等院校、科研院所、高端機床製造企業、機械研究所等機構合作，進行重大設備的聯合開發，協助客戶試樣與批量生產。
精密轉盤軸承依照滾動體結構，分為交叉滾子轉盤軸承與四點接觸球轉盤軸承兩個系列，依照齒輪形式，可分為不帶齒圈、帶內齒、帶外齒三個類型，可以安裝密封、壓注油杯、小範圍調整遊隙力矩大小，精度能達到P5/P4/P2等級，以適應各種類型\的工況需求。
支持尺寸範圍為外徑20mm到外徑2000mm的各類型高精度非標軸承的定制化設計加工，長年與多家高等院校、科研院所、高端機床製造企業、機械研究所等機構合作，進行重大設備的聯合開發，協助客戶試樣與批量生產。
H88交叉滾子轉盤軸承
| H88交叉滾子轉盤軸承 | 型號 | 重量 | 基本尺寸 外徑D | 基本尺寸 內徑d | 基本尺寸大外徑D1 | 基本尺寸小外徑d1 | 基本尺寸外圈高B | 基本尺寸難圈高B1 | 基本尺寸裝配高H | 基本尺寸台階高度h | 啟動力矩 | 最大轉速 | 價格 | 檔案下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H88-0240(A) | H88-0240(A) | 9 | 296 | 184 | 297 | 183 | 29.8 | 29.8 | 30 | 10 | 25 | 145 | 請先登入 | |
| H88-0352(A) | H88-0352(A) | 23 | 423 | 281 | 424 | 280 | 39.8 | 39.8 | 40 | 10 | 40 | 95 | 請先登入 | |
| H88-0455(A) | H88-0455(A) | 30 | 526 | 384 | 527 | 383 | 39.8 | 39.8 | 40 | 10 | 50 | 75 | 請先登入 | |
| H88-0550(A) | H88-0550(A) | 36 | 621 | 479 | 622 | 478 | 39.8 | 39.8 | 40 | 10 | 65 | 60 | 請先登入 | |
| H88-0650(A) | H88-0650(A) | 42 | 721 | 579 | 722 | 578 | 39.8 | 39.8 | 40 | 10 | 80 | 50 | 請先登入 | |
| H88-0744(B) | H88-0744(B) | 54 | 813 | 675 | 814 | 674 | 46 | 46 | 56 | 10 | 150 | 47 | 請先登入 | |
| H88-0844(B) | H88-0844(B) | 62 | 913 | 775 | 914 | 774 | 46 | 46 | 56 | 10 | 180 | 41 | 請先登入 | |
| H88-0944(B) | H88-0944(B) | 69 | 1013 | 875 | 1014 | 874 | 46 | 46 | 56 | 10 | 200 | 37 | 請先登入 | |
| H88-1094(B) | H88-1094(B) | 81 | 1163 | 1025 | 1164 | 1024 | 46 | 46 | 56 | 10 | 250 | 32 | 請先登入 | |
| H88-1245(B) | H88-1245(B) | 199 | 1355 | 1135 | 1356 | 1134 | 65 | 65 | 75 | 10 | 275 | 28 | 請先登入 | |
| H88-1405(B) | H88-1405(B) | 224 | 1515 | 1295 | 1516 | 1294 | 65 | 65 | 75 | 10 | 300 | 25 | 請先登入 | |
| H88-1565(B) | H88-1565(B) | 296 | 1685 | 1445 | 1687 | 1443 | 70 | 70 | 80 | 10 | 350 | 22 | 請先登入 | |
| H88-1745(B) | H88-1745(B) | 348 | 1870 | 1620 | 1872 | 1618 | 70 | 70 | 80 | 10 | 375 | 20 | 請先登入 |
H88交叉滾子轉盤軸承
| H88交叉滾子轉盤軸承 單位:MM | 安裝尺寸外圈孔中心距PCD1 | 安裝尺寸外圈安裝孔 | 安裝尺寸內圈孔中心距PCD2 | 安裝尺寸內圈安裝孔 | 油孔 | 旋轉精度P4 kea | 旋轉精度P4 kia | 旋轉精度P4 sea | 旋轉精度P4 sia | 旋轉精度P2 kea | 旋轉精度P2 kia | 旋轉精度P2 sea | 旋轉精度P2 sia | 價格 | 檔案下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H88-0240(A) | 275 | 12-Φ13.5 | 205 | 12-Φ13.5 | 2-M6*1 | 10 | 10 | 10 | 10 | 4 | 4 | 4 | 4 | 請先登入 | |
| H88-0352(A) | 396 | 18-Φ13.5 | 308 | 18-Φ13.5 | 2-M8*1 | 15 | 15 | 15 | 15 | 6 | 6 | 6 | 6 | 請先登入 | |
| H88-0455(A) | 500 | 24-Φ13.5 | 410 | 24-Φ13.5 | 2-M8*1 | 15 | 15 | 15 | 15 | 7 | 7 | 7 | 7 | 請先登入 | |
| H88-0550(A) | 595 | 30-Φ13.5 | 505 | 30-Φ13.5 | 2-M8*1 | 20 | 20 | 20 | 20 | 8 | 8 | 8 | 8 | 請先登入 | |
| H88-0650(A) | 695 | 36-Φ13.5 | 605 | 36-Φ13.5 | 2-M8*1 | 20 | 20 | 20 | 20 | 請先登入 | |||||
| H88-0744(B) | 790 | 40-Φ13.5 | 698 | 40-Φ13.5 | 4-M8*1 | 20 | 20 | 20 | 20 | 請先登入 | |||||
| H88-0844(B) | 890 | 40-Φ13.5 | 798 | 40-Φ13.5 | 4-M8*1 | 25 | 25 | 25 | 25 | 請先登入 | |||||
| H88-0944(B) | 990 | 44-Φ13.5 | 898 | 44-Φ13.5 | 4-M8*1 | 30 | 30 | 30 | 30 | 請先登入 | |||||
| H88-1094(B) | 1140 | 48-Φ13.5 | 1048 | 48-Φ13.5 | 4-M8*1 | 30 | 30 | 30 | 30 | 請先登入 | |||||
| H88-1245(B) | 1305 | 60-Φ17.5 | 1185 | 60-Φ17.5 | 6-M10*1 | 30 | 30 | 30 | 30 | 請先登入 | |||||
| H88-1405(B) | 1465 | 72-Φ17.5 | 1345 | 72-Φ17.5 | 6-M10*1 | 30 | 30 | 30 | 30 | 請先登入 | |||||
| H88-1565(B) | 1625 | 80-Φ17.5 | 1505 | 80-Φ17.5 | 8-M10*1 | 40 | 40 | 40 | 40 | 請先登入 | |||||
| H88-1745(B) | 1805 | 80-Φ17.5 | 1685 | 80-Φ17.5 | 8-M10*1 | 50 | 50 | 50 | 50 | 請先登入 |
詳細介紹
我們的產品主要適用於高精度數控轉台、機床主軸、工業機器人、航空航天等領域，產品服務的兩類細分市場
1、高端裝備行業：高檔數控機床關鍵部位——精密數控轉台、機床主軸、分度頭、絲槓部位用的高精度軸承。
2、工業自動化行業：工業機器人關節軸承、機器人專用諧波和RV減速器軸承、直驅電機軸承。
