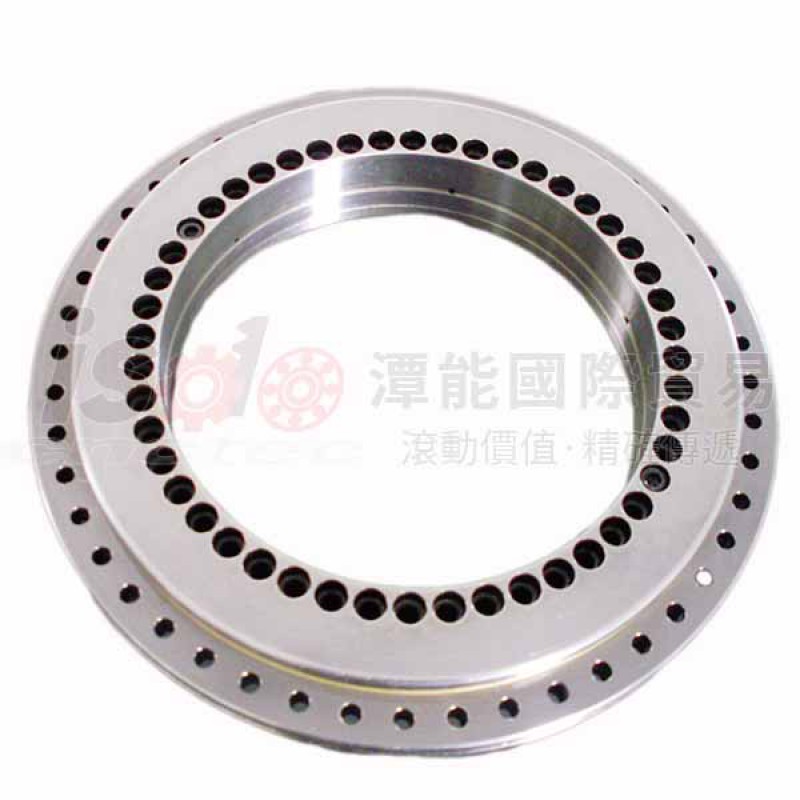

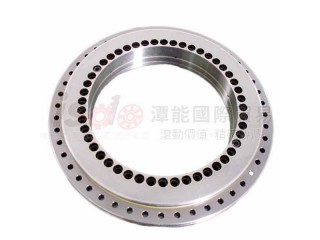

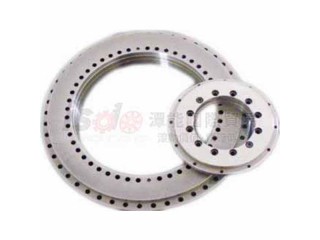

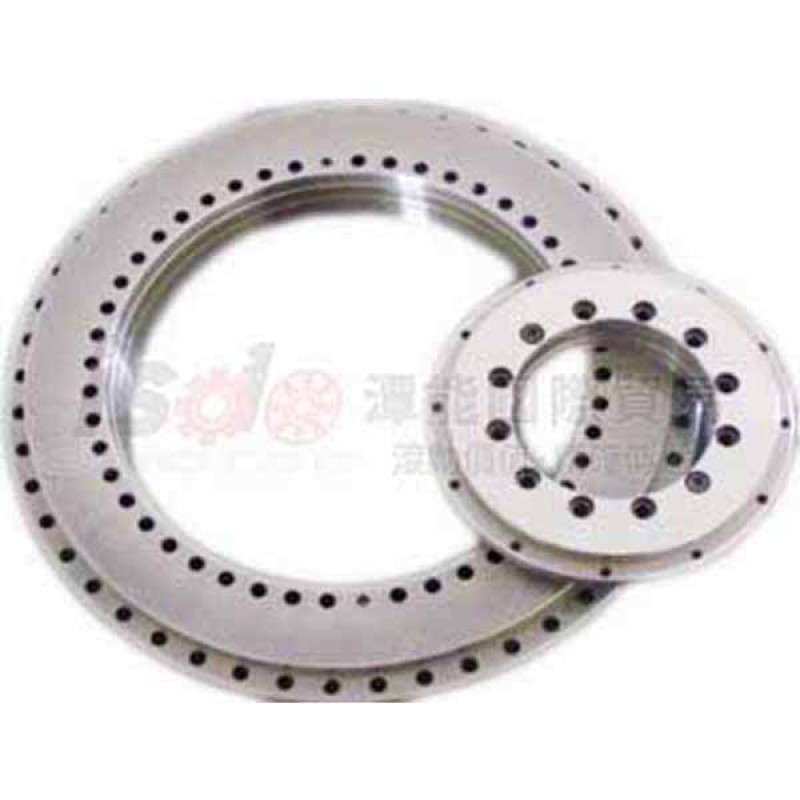

YRT標準系列軸承
在YRT轉臺軸承標準系列基礎上集成了角度測量系統，可實現角度的精確測量，最高精度可達1角秒，非常適用於對角度定位精度有很高要求的應用場合。

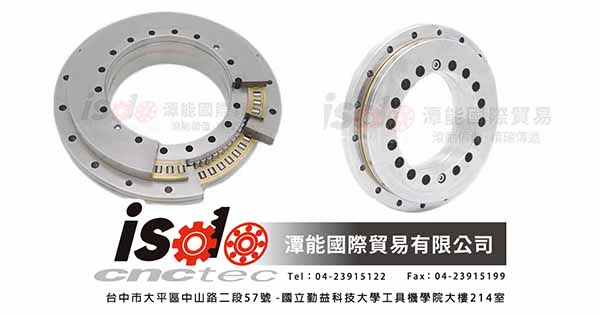

YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。

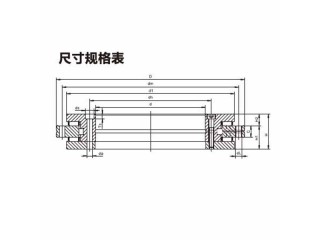

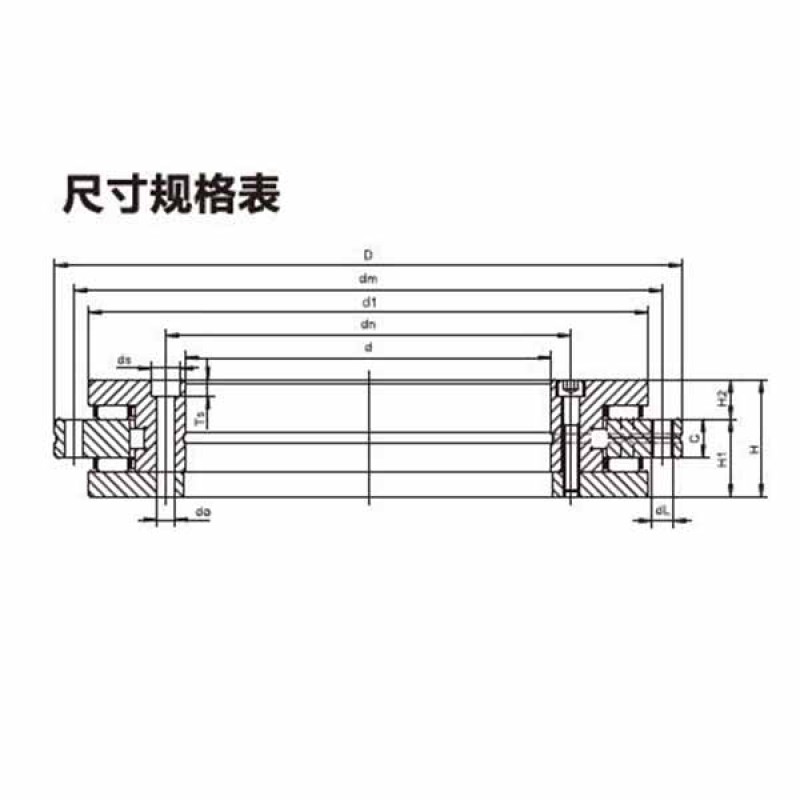

YRT標準系列軸承尺寸規格圖1

公稱型號 外型尺寸d
單位MM		 外型尺寸D
單位MM		 外型尺寸H
單位MM		 外型尺寸H1
單位MM		 外型尺寸H2
單位MM		 外型尺寸C
單位MM		 外型尺寸d1
單位MM		 外型尺寸dn
單位MM		 外型尺寸dm
單位MM		 固定孔內圈do
單位MM		 固定孔內圈ds
單位MM		 固定孔內圈dTs
單位MM		 固定孔內圈
數量4)		 固定孔外圈dL
單位MM		 固定孔外圈
數量		 價格 檔案下載
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12 請先登入
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12 請先登入
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15 請先登入
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21 請先登入
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33 請先登入
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45 請先登入
YRT200 200 300 45 30 15 15 274 215 285 7 7 11 6.2 46 7 45 請先登入
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33 請先登入
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33 請先登入
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45 請先登入
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45 請先登入
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42 請先登入
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42 請先登入
YRT850 850 1095 124 80.5 43.5 37 1018 890 1055 18.5 26 17 57 18.5 54 請先登入
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54 請先登入
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66 請先登入
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66 請先登入

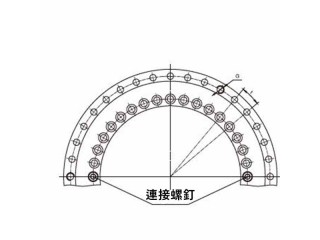

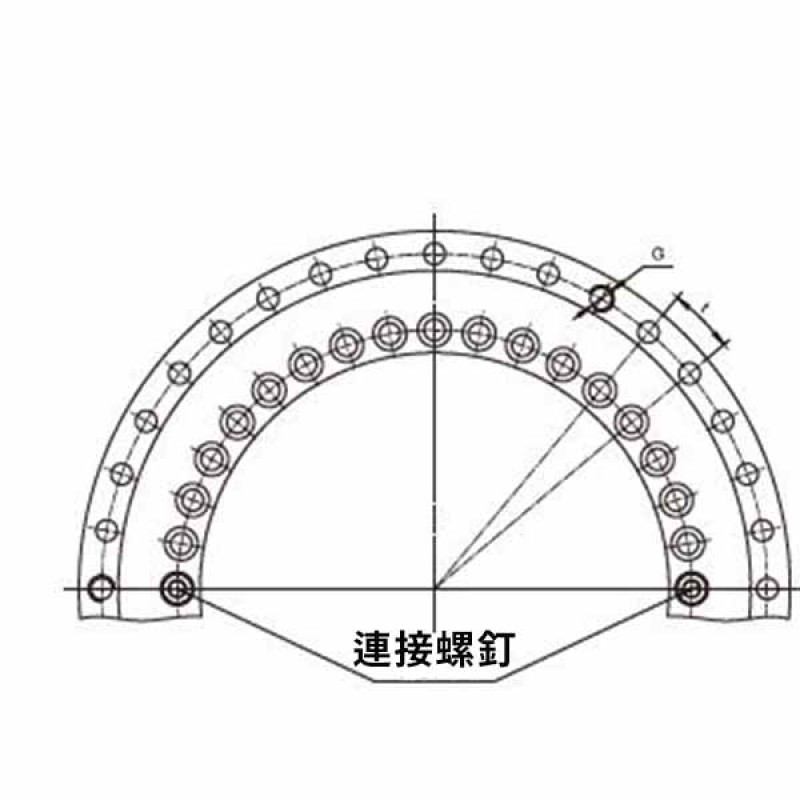

YRT標準系列軸承尺寸規格圖2

連接螺釘數量 吊裝孔G 吊裝孔數量 節距1)t
數量Xt		 螺釘擰緊力矩MA2)
Nm		 基本額定載荷
軸向 動Ca KN		 基本額定載荷
軸向 靜Coa KN		 基本額定載荷
徑向 動Cr KN		 基本額定載荷
徑向 靜Cor KN		 5)極限轉速
脂潤滑r/min		 3)軸承摩擦力矩
Nm		 重量
Kg		 公稱型號 價格 檔案下載
2 - - 12×30。 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT150 請先登入
2 - - 12X30。 8.5 56 255 42.5 100 530 3 2.4 YRT80 請先登入
2 M5 3 18×20。 8.5 76.5 415 47.5 120 430 3 4.1 YRT100 請先登入
2 M8 3 24X15。 14 102 540 52 143 340 7 5.3 YRT120 請先登入
2 M8 3 36×10。 14 112 630 56 170 320 10 6.2 YRT150 請先登入
2 M8 3 48×7.5。 14 118 710 69.5 200 280 12 7.7 YRT180 請先登入
2 M8 3 48X7.5。 14 120 765 81.5 220 260 14 9.7 YRT200 請先登入
2 M12 3 36×10。 34 160 1060 93 290 200 20 18.3 YRT260 請先登入
2 M12 3 36×10。 34 275 1930 120 345 170 40 25 YRT325 請先登入
2 M12 3 48×7.5。 34 300 2280 186 655 140 55 33 YRT395 請先登入
2 M12 3 48X7.5。 34 355 2800 200 765 120 70 45 YRT460 請先登入
2 M12 6 48×7.5。 68 490 4250 228 965 80 140 89 YRT580 請先登入
2 M12 6 48X7.5。 116 870 7400 430 1700 65 200 170 YRT650 請先登入
3 M16 6 60×6。 284 1000 10010 455 1800 50 300 253 YRT850 請先登入
3 M16 6 60X6。 284 1290 11400 530 2040 40 600 312 YRT950 請先登入
6 M16 6 72X5。 284 1380 12000 620 2650 35 800 375 YRT1030 請先登入
6 M16 6 72X5。 284 1435 12850 745 2800 25 1000 450 YRT1200 請先登入

詳細介紹





YRT持台軸承


結構特性與應用領域


YRT標準系列 、YRTS高速系列以及ZKLDF推力角接她球系列均具有高旋轉精度 ，可以承受徑向載荷、雙向軸向載荷和傾覆力矩，適用於高精度且可承受聯合載荷的場合，如回轉工作台、分度頭、直驅電機、回轉铣頭、測量設備等。


軸承套圈上都有安裝孔，安裝非常方便。


安裝後軸向、徑向預載，保怔了高精度和高剛性。


尺寸系列齊全 ，運用於不同大小的轉檯合理選用﹔不同系列特台軸承的外形、安裝尺寸相同，適於根據不同的環境要求選擇合適的系列 。


YRT 、YRTS和ZKLDF系列轉台軸承的工作溫度範圍勿－30℃到＋120℃





YRT標準系列

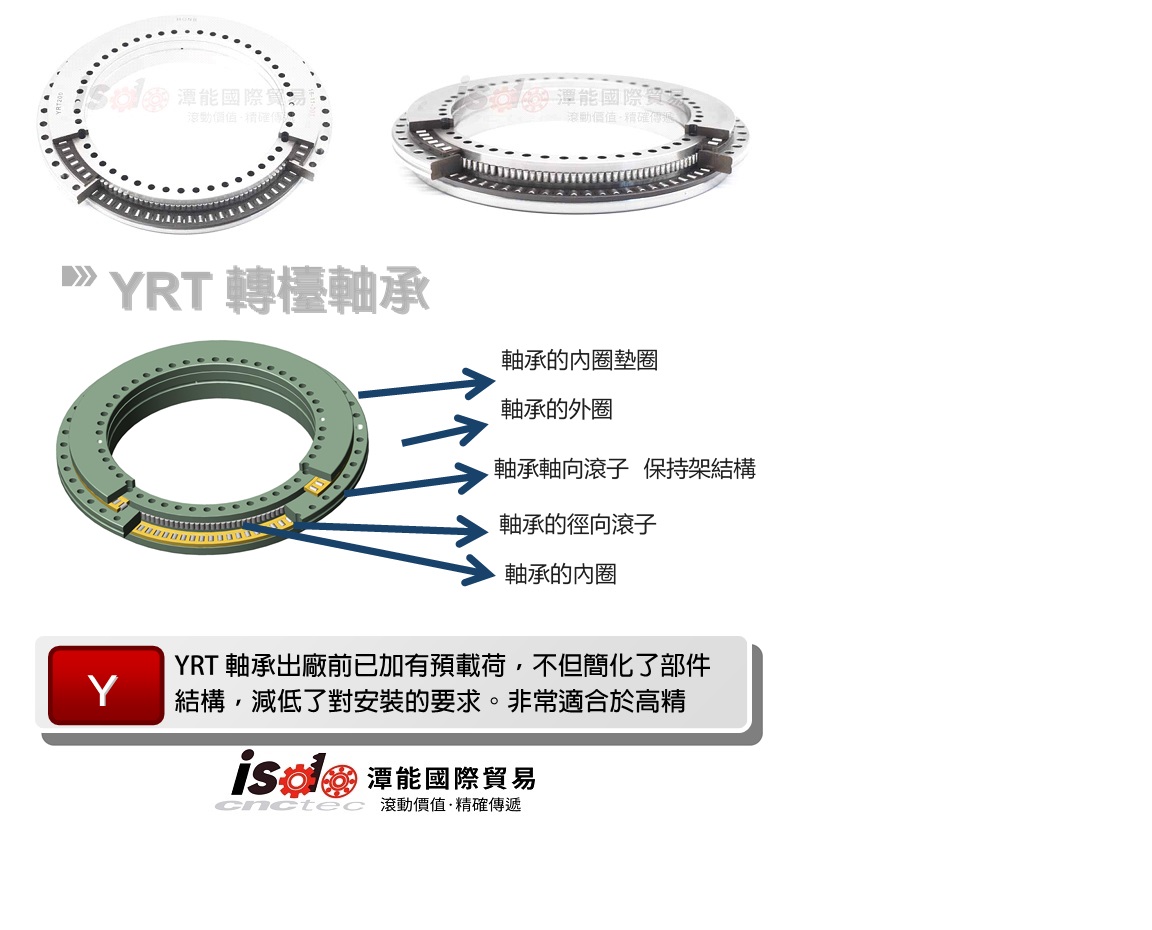

YRT系列轉台抽承，採用－組徑向滴裝滾子、兩組推力滾子保持組件的組合結構設計，一個外圈 ，一小L型內圍以及第二內圈 ，內、外圈都有安裝孔 ，並且出廠前即加有預載荷，不但簡化了部件結構 ，更縮減了安裝的工作量、降低了對安裝的高要求。因此，對於有高精度、高剛性和承受聯合負荷要求的低速、短時轉運場合 ，如分度工作台及回轉铣頭，極適宜於選用YRT 系列轉台軸承。


該系列軸承有兩種軸向和徑向跳動精度, 向和徑向跳劫精度，客戶可根據需要合理選用


對於YRT和YRTS系列軸承，我們可以提供更高的精度，軸向和徑向跳動降低50%，安裝尺寸H1和H2的公差更為嚴格，訂貨時請額外標明。


注：
更高的剛度、更高的轉速和特殊的尺寸等特殊要求的轉台軸承，請點擊聯繫我們。
客戶在選擇轉台軸承時，可先與我方聯繫，我們技術部門會根據實際狀況幫助客戶進行軸承選擇。





產品說明


YRT系列軸承分為YRT型、YRTS型、YRTM型，此四類軸承具有相同的安裝尺寸，內部結構存在差異，另外ZKLDF型四點球接觸軸承與其外形結構相同，性能相似。此YRT系列均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，壹列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，應此很適合高承載的回轉機構。

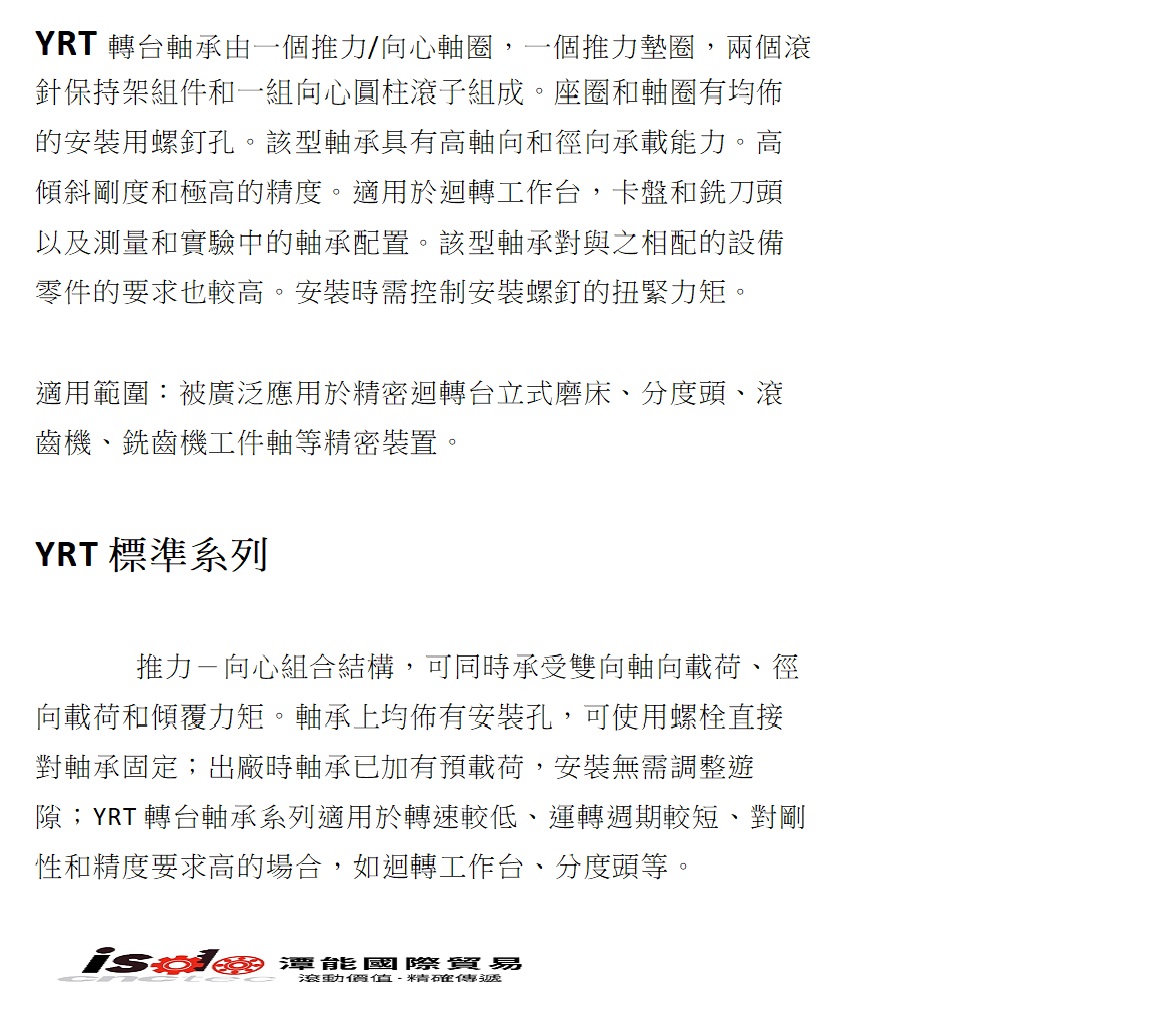

 YRT軸承由壹個推力/向心座圈，壹個推力/向心軸圈，壹個推力墊圈，兩個滾針保持架組件和壹組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於回轉工作臺，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘的扭緊力矩。





優勢


品質優良Gcr15製造的HONBYRT軸承/轉盤軸承 預計交貨期， 新產品YRT軸承/轉盤軸承為 接受獨特設計或logoYRT軸承/轉盤軸承可接受特別設計或LOGO，如有需要請與我們聯絡，立即連絡 YRT軸承/轉盤軸承可提供給您的公開報價，實際報價金額依需求而定





環保產品使用Gcr15製造的YRT軸承/轉盤軸承


YRT軸承/轉盤軸承接受進行原廠委託設計製造ODM








P2 P4 P5等級





產品用途編輯


產品主要適用於高精度數控轉臺、機床主軸、雷達、直驅電機、工業機器人、航空航天等領域。


產品服務的兩類細分市場是：


1）高端裝備行業：高檔數控機床關鍵部位——精密數控轉臺、機床主軸、分度頭、絲槓部位用的高精度軸承。





2）工業自動化行業：工業機器人關節軸承、機器人專用諧波和RV減速器軸承、直驅馬達軸承。





設計和安裝編輯

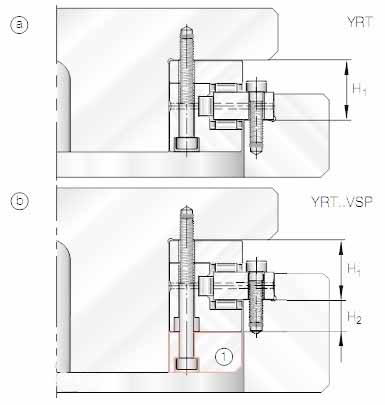

1.對配合結構的要求見右圖，運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以松開，安裝後固定螺釘應再擰緊或者最好用定位螺釘替換固定螺釘。


2.有或無附加支撐環都可安裝L-截面環2


a）無支撐環的，軸承代號YRT


b）用 L-截面環支撐環的，軸承代號YRT…VSP, L-截面環的整個表面都必須得到支撐。


3.裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。

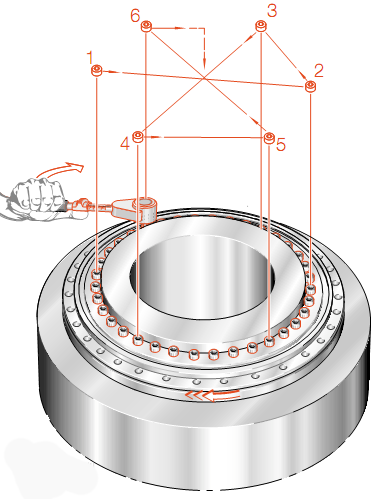

螺絲擰緊順序1-6


螺絲擰緊順序1-6


4.定位螺釘應用扭力扳手以呈十字交叉的形式來擰緊見圖二。


5.安裝和拆卸式不要分開或交換軸承零件。





6.啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。
