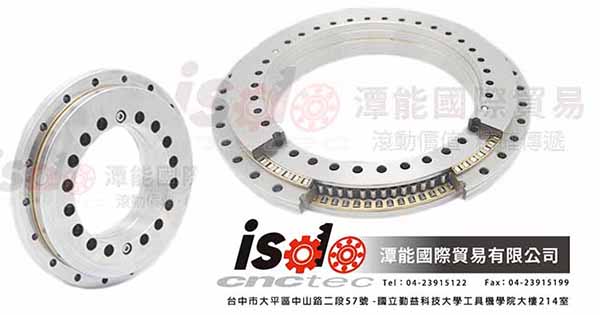

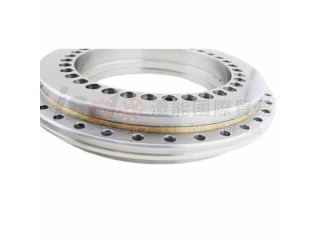

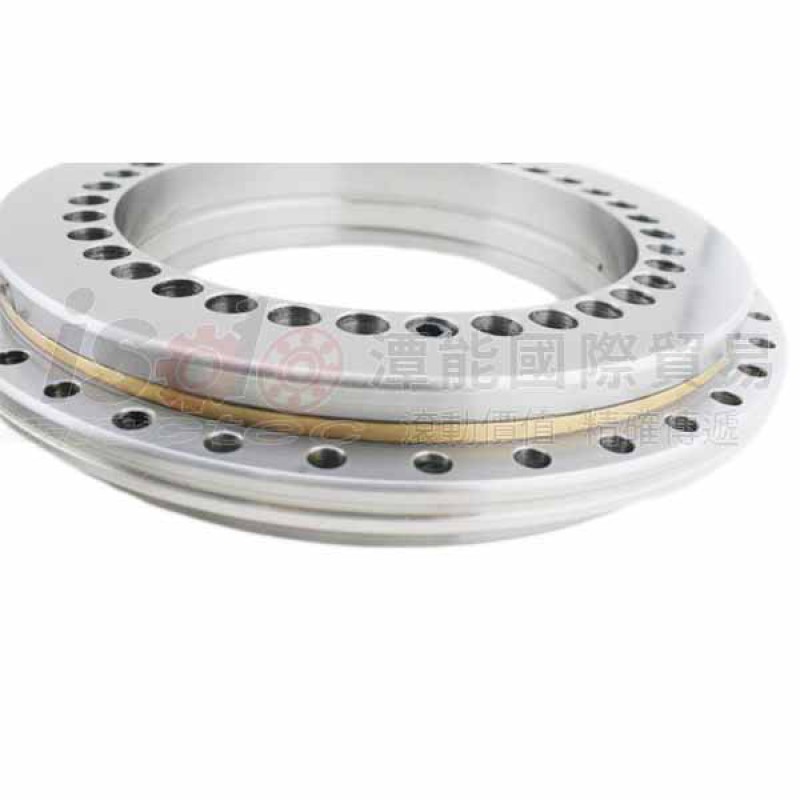

YRTS高速系列軸承
YRTS高速系列軸承

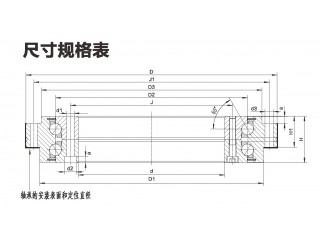

YRTS高速系列軸承尺寸規格圖1
YRTS高速系列軸承尺寸規格圖2
廠牌
潭能國際貿易有限公司
簡介
YRTS高速轉臺軸承（簡稱YRTS轉臺軸承）系列外形結構尺寸與YRT系列相同，但內部結構異於YRT系列，這就決定了YRTS轉臺軸承系列極限轉速較YRT轉臺軸承系列更高一些，摩擦力矩較YRT轉臺軸承系列低並且均勻，因此，對於需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。
徑向滾子采用尼龍保持器使YRTS軸承具有較高的極限轉速和很低的穩定的摩擦力矩等特點，因此這種軸承適合於帶有力矩的發動機上。

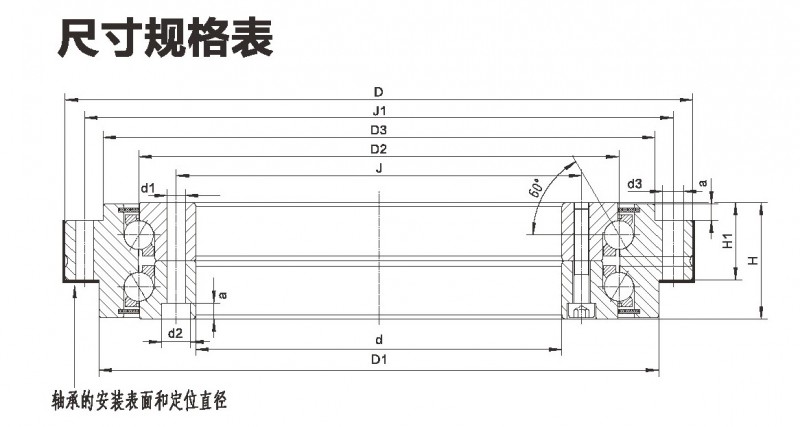

YRTS高速系列軸承尺寸規格圖1
| 型號名稱 | 外型尺寸 d |
外型尺寸 D |
外型尺寸 H |
外型尺寸 H2 |
外型尺寸 C |
外型尺寸 d1 |
外型尺寸 dn |
外型尺寸dm mm |
固定孔內圈do mm |
固定孔內圈ds mm |
固定孔內圈Ts mm |
固定孔內圈 數量3) |
固定孔外圈dL mm |
固定孔外圈 | 數量3) | 價格 | 檔案下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 請先登入 | |
| YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 請先登入 | |
| YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 請先登入 | |
| YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 請先登入 | |
| YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 10 | 15 | 8.2 | 46 | 10 | 45 | 請先登入 |

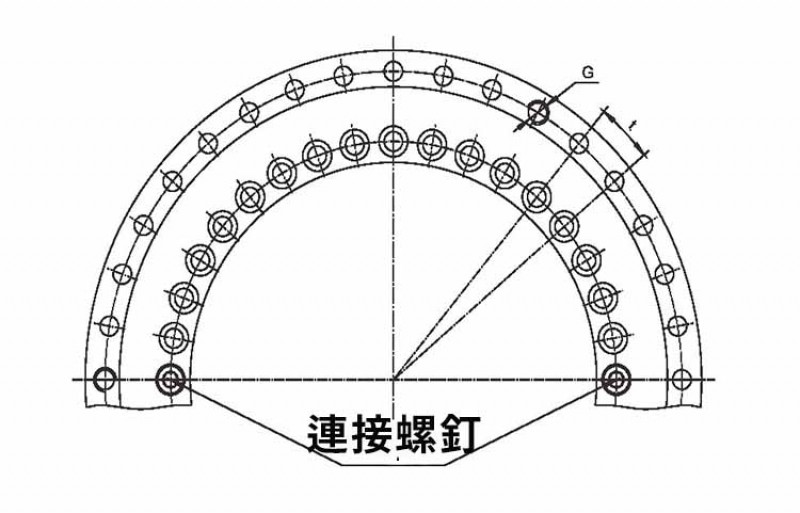

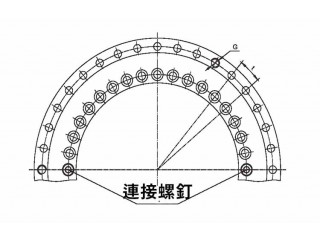

YRTS高速系列軸承尺寸規格圖2
| "連接螺釘 數量" | 吊裝孔 G |
吊裝孔 數量 |
"節距1)t" 數量✕t |
"螺釘擰緊力矩 "MA2) Nm Km |
基本額定載荷 軸向 動 Ca KN |
基本額定載荷 軸向 靜 Coa KN |
基本額定載荷 徑向 動 Cr KN |
基本額定載荷 徑向 靜 Cor KN |
極限轉速 脂潤滑 r/min |
實際重量 ≈Kg |
型號名稱 | 價格 | 檔案下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | M8 | 3 | 48✕7.5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 | YRTS200 | 請先登入 | |
| 2 | M12 | 3 | 36✕10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 | YRTS260 | 請先登入 | |
| 2 | M12 | 3 | 36✕10° | 34 | 191 | 1260 | 109 | 300 | 680 | 25 | YRTS325 | 請先登入 | |
| 2 | M12 | 3 | 48✕7.5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 | YRTS395 | 請先登入 | |
| 2 | M12 | 3 | 48✕7.5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 | YRTS460 | 請先登入 |
詳細介紹
YRT持台軸承
結構特性與應用領域
YRT標準系列 、YRTS高速系列以及ZKLDF推力角接她球系列均具有高旋轉精度 ，可以承受徑向載荷、雙向軸向載荷和傾覆力矩，適用於高精度且可承受聯合載荷的場合，如回轉工作台、分度頭、直驅電機、回轉铣頭、測量設備等。
軸承套圈上都有安裝孔，安裝非常方便。
安裝後軸向、徑向預載，保怔了高精度和高剛性。
尺寸系列齊全 ，運用於不同大小的轉檯合理選用﹔不同系列特台軸承的外形、安裝尺寸相同，適於根據不同的環境要求選擇合適的系列 。
YRT 、YRTS和ZKLDF系列轉台軸承的工作溫度範圍勿－30℃到＋120℃
YRTS高速奈列
YRTS高速系列同YRT標準系列軸承一祥具有兩個軸向組件和一小徑向組件﹔軸向部分包括兩個推力圓柱滾子保持架組件，一個外圈 ，一個L形內圍以及第二個內圈， 組合安裝後軸向施加預載荷﹔徑向部分是由保持架引導的.圓柱滾子 于保持架組件，徑向同樣施加有預裁荷 ﹔外圈、 L形內圈和第二內圈都有安裝孔，軸承自身通過連接螺栓固定，保證安裝運輸和搬運。
YRTS高速系列轉台抽承，外形結構尺寸同於YRT標準准系列轉台軸承，但其特殊的內部結構設計.使其具有更高的極限轉速，并且在整個轉速範圍內的摩擦力較低併且均勻。因而適合類似於Y RT標準系列應用但需要較低摩擦和較高轉速的場合，例如直接驅動軸的軸承應用。
對於高精度的要求 ，該系列亦可提供更高的軸向和徑向跳動精度
產品說明
YRTS轉臺軸承（徑向裝保持架）由於YRTS軸承具有較高的極限轉速和很低的穩定的摩擦力矩等特點，因此這種軸承尤其適合對轉速有較高要求的場合。
優勢
品質優良Gcr15製造的HONBYRTS轉台軸承轉盤軸承 交貨迅速產能，預計交貨期，新產品YRTS轉台軸承轉盤軸承為 接受獨特設計或logoYRTS轉台軸承轉盤軸承可接受特別設計或LOGO，如有需要請與我們聯絡，立即連絡 YRTS轉台軸承轉盤軸承，實際報價金額依需求而定
環保產品使用Gcr15製造的YRTS轉台軸承轉盤軸承
YRTS轉台軸承轉盤軸承接受進行原廠委託設計製造ODM
P2 P4 P5等級
產品用途編輯
產品主要適用於高精度數控轉臺、機床主軸、雷達、直驅電機、工業機器人、航空航天等領域。
產品服務的兩類細分市場是：
1）高端裝備行業：高檔數控機床關鍵部位——精密數控轉臺、機床主軸、分度頭、絲杠部位用的高精度軸承。
2）工業自動化行業：工業機器人關節軸承、機器人專用諧波和RV減速器軸承、直驅馬達軸承。
